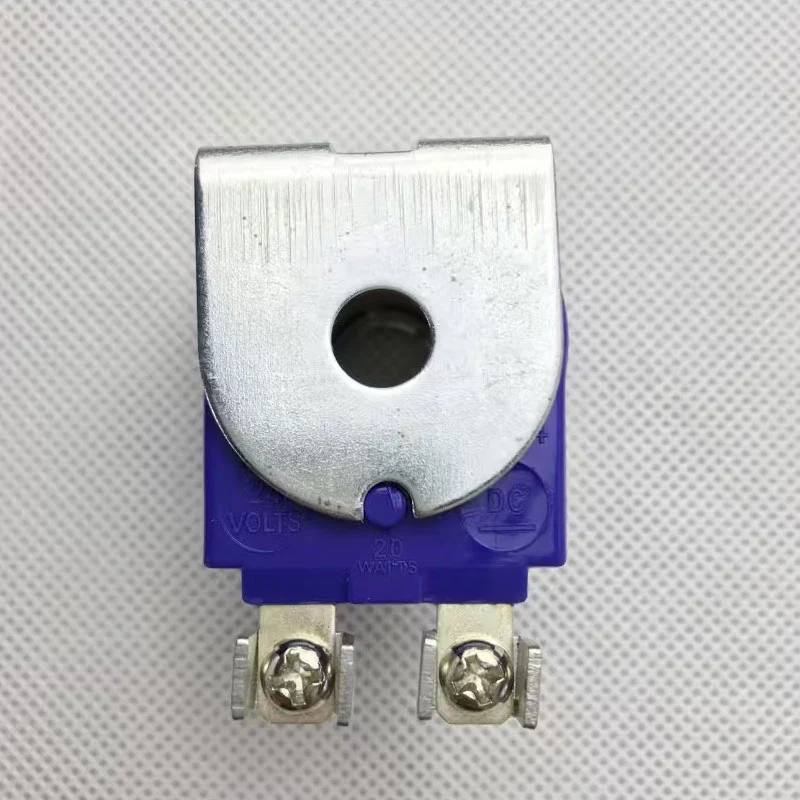

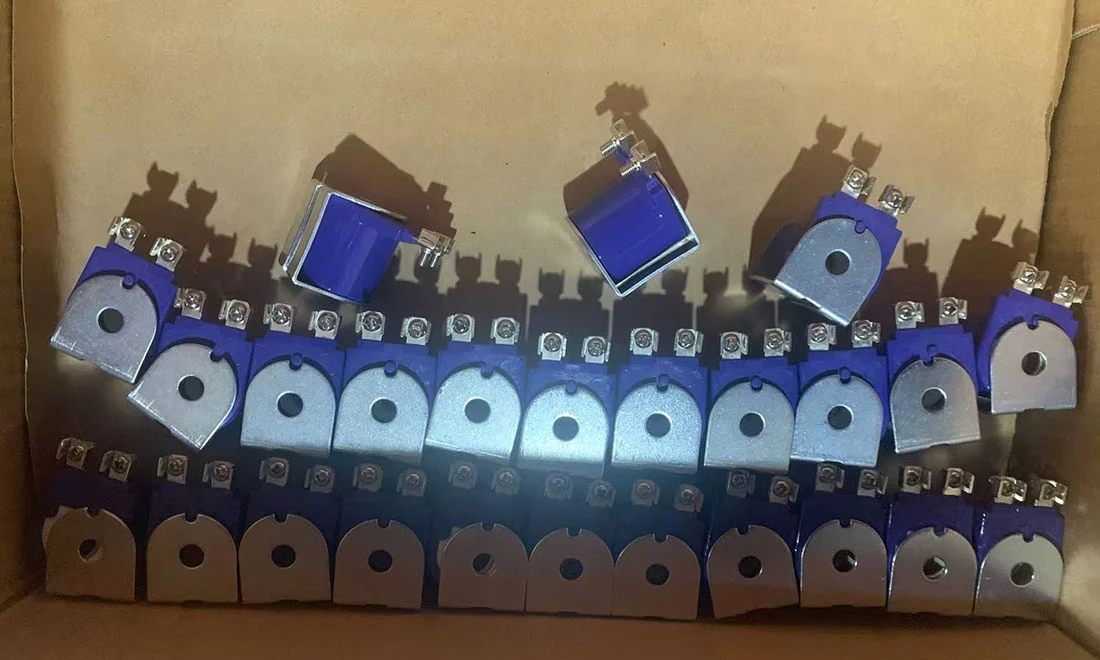

RCA3D2 пилоттық клапан

RCA3D2 пилоттық клапан сонымен қатар Q сериялы соленоидты катушка ретінде белгілі, пилоттық клапан барлық гоген түріндегі импульстік вагондар, RCA3D сериялы импульстік клапандар мен импульстік клапан жолағына жарамды.

Сұрау жіберу

Өнім Сипаттамасы

Қолдану аясы

Rca3d2 пилоттық клапан гогендік пневматикалық бақылаудың барлық импульстік клапандарына жарамды және Гоген ортасындағы әртүрлі импульсті шаңды кетіру жүйелерімен үйлеседі. Бұл оның қатал жағдайында тұрақты жұмыс істей алатындығын қамтамасыз етеді.

RCA3D2 пилоттық клапанды орнату жөніндегі нұсқаулық

2. Плитаның қалыңдығы: орнатудың ұзақтығын орнатудың қалыңдығы 1,5 мм-ден асуы керек.

3. герметизация және құрастыру:

а. Жаңғақтарды қатайтпас бұрын, герметикалық өнімділікке кепілдік беру үшін сақинаның дұрыс орнатылғанына көз жеткізіңіз.

B.IT қондырғы тиімділігін арттыру үшін пилоттық клапанды орнатпас бұрын, электромагниттік катушканы пилоттық клапанға жинау ұсынылады.

RCA3D2 пилоттық клапан материалының сипаттамалары

Бөліктер	Материал
Клапанның денесі	Өлім-құйылған алюминий қорытпасы
Итеру	Тот баспайтын болаттан 304
Арматура	Тот баспайтын болаттан 430FR
Герметикалық сақина	Nitrile (Nitrile резеңке)
Жаңғақ	Гальванизацияланған көміртекті болат
Бұрау	302 Тот баспайтын болат
Қысқыш	Көміртекті болат (механикалық басылған)

Жұмыс параметрлері

• Импульстің ені: 50-500 MS

• Ұсынылған импульстік аралық: 1 минут немесе одан көп

Өнімнің жұмыс параметрлері

Өнімділік көрсеткіштері	Параметр туралы мәліметтер
Ағынның коэффициенті	CV = 0.32
Ең көп жұмыс қысымы	860 кПа
Ең аз жұмыс қысымы	0 кПа
Минималды жұмыс температурасы	-40 ℃
Ең көп жұмыс температурасы	82 ℃
Қолданылатын газ	Орташа ауа немесе инертті газ

Тапсырма беру үлгісі

Үлгі порт мөлшері	Жіп түрі	Шығару порты мөлшері
Rca3d0	1/8 «NPT	3.2 мм
Rca3d1	1/8 «BSPP	3.2 мм

Жұмыс параметрлері

Техникалық сипаттамалары: Q-Type Q-Type Q-Type Replant Scile деректер парағындағы k-параметрлерін қараңыз және кернеудің талаптарына негізделген нақты үлгіні таңдаңыз.

Мысал:

• RCA3D0 - 300 = 1/8 «NPT кіріс порты, кернеу 200 / 240VAC, DIN терминалы бар.

• RCA3D1 - 336 = 1/8 «BSPP кіріс порты, кернеу 24VDC, бұрандалы терминал сымдары бар (электромагниттік қондырғыларға арналған).

Техникалық қызмет көрсету бөлшектері

• k0380: Nitrile O-сақиналық тығыздағыштар, арматура, серіппелер және Пушрод құрастыру кіреді.

• k0384: Q0380-тен барлық компоненттерді және барлық компоненттерді қамтиды.

• Салмағы: RCA3D0, RCA3D1 (катушкасыз) - 0,174 кг

Rca3d2 Pilot Valve
