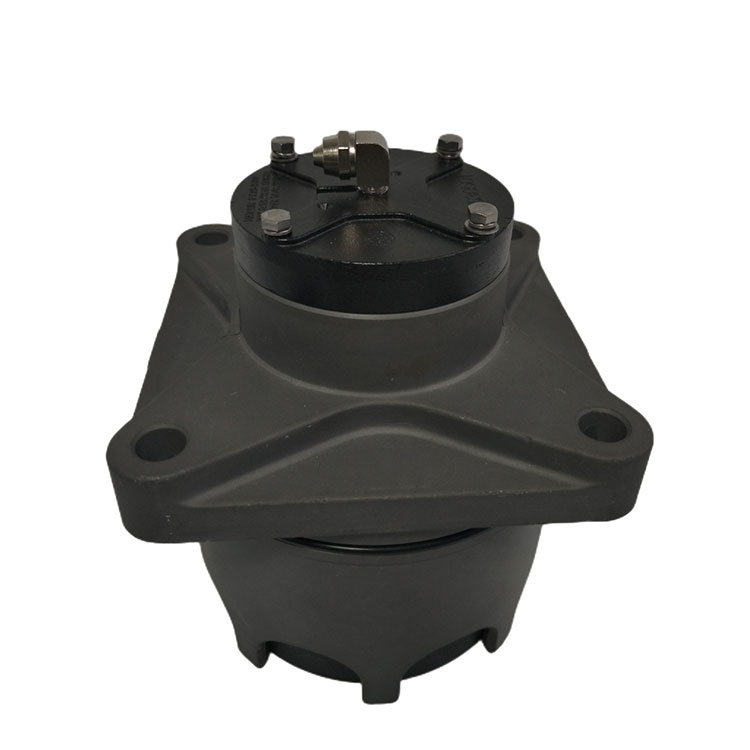

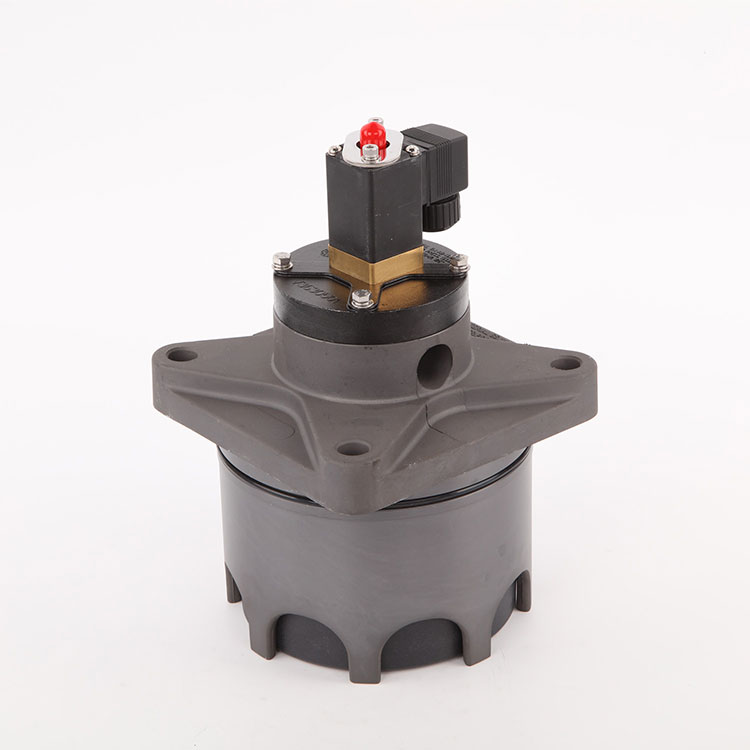

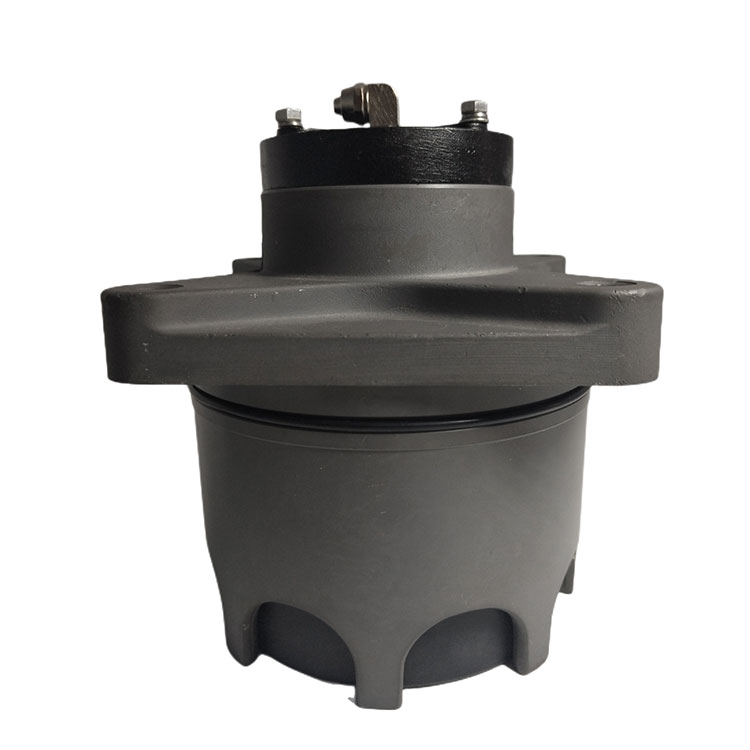

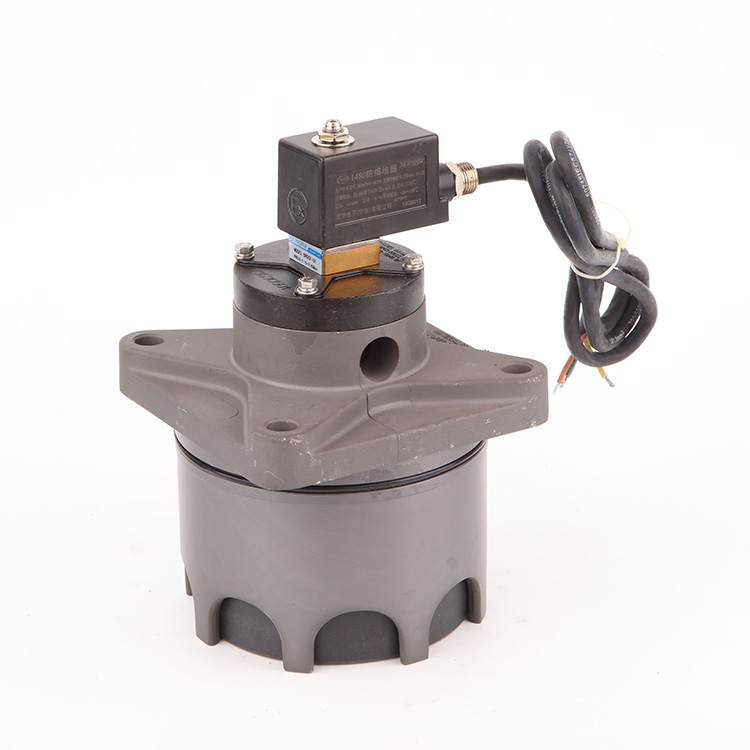

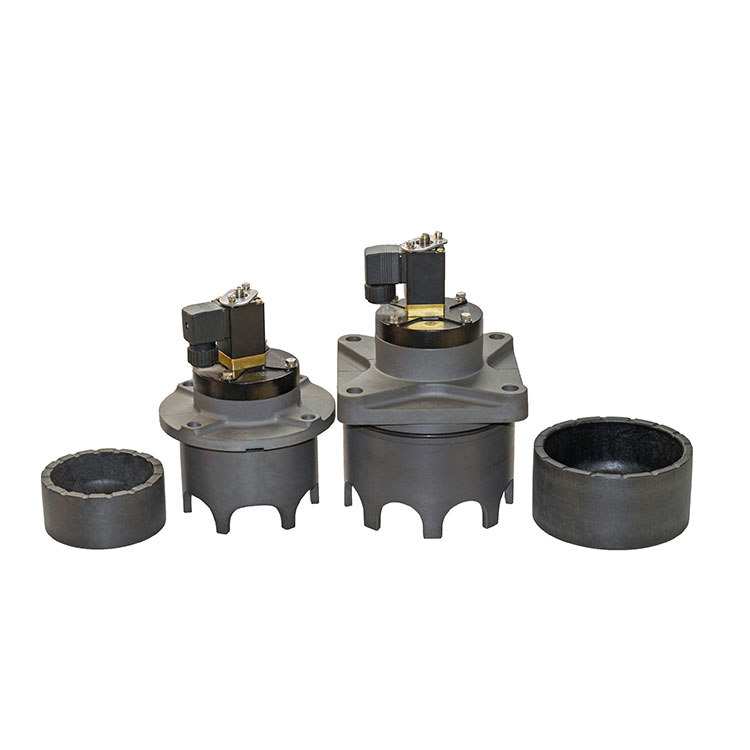

Поршеньді импульстік клапан

QingDao Star құрылғысы V1614718 поршенді импульстік клапанын ұсынады, ол диафрагникалық импульстік клапандар мен поршенттік импульстік клапанға және поршеньдер механизмін жобалауға негізделген, ендірілген құрылымды қабылдау және ұзақ қызмет ету мерзімі. Оның негізгі ерекшеліктері:

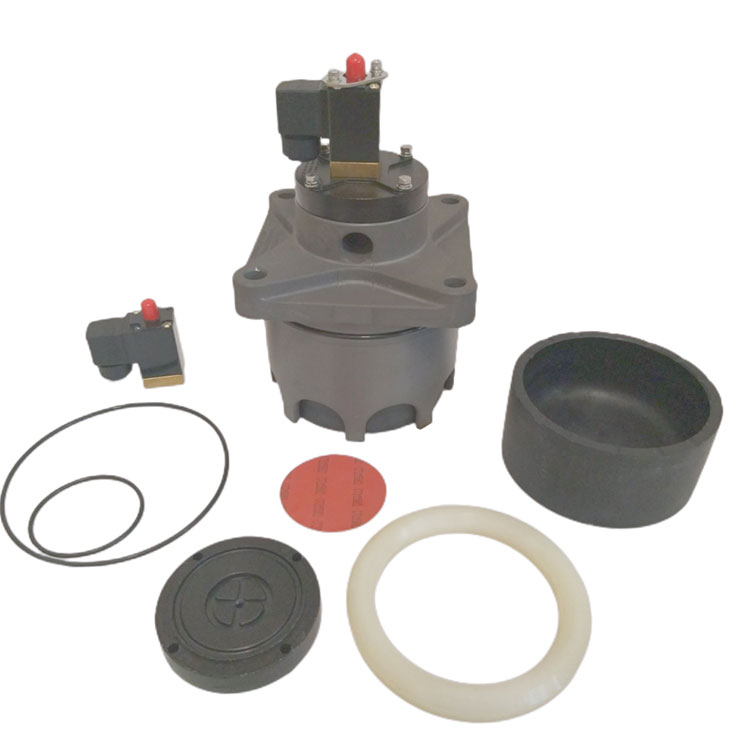

Құрылымдық ерекшеліктер

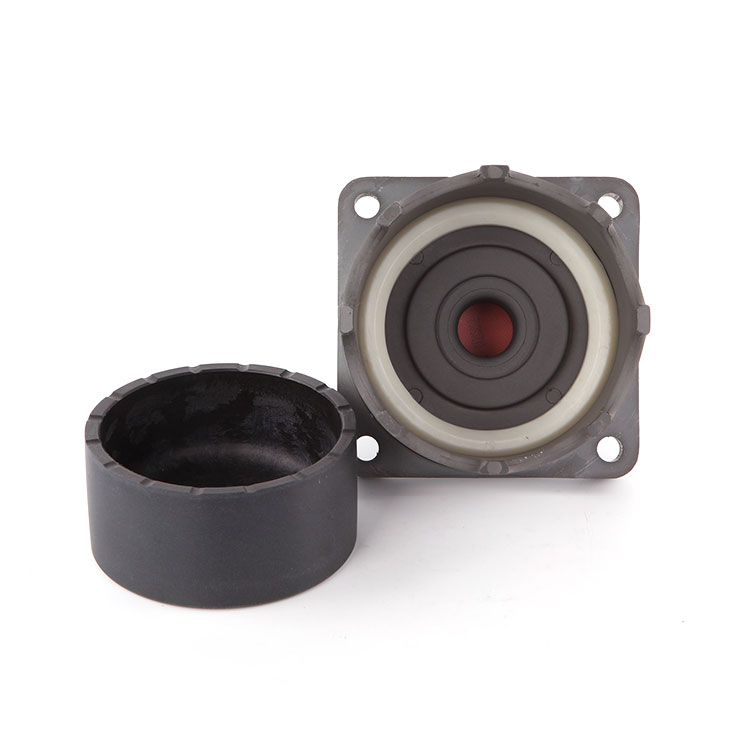

Электромагниттік ұшқыштардан, поршенді және клапан денесінен тұрады, поршенді артқы камераның ауданы алдыңғы камерадан үлкен, ал пневматикалық күш сезімтал жабық күйді қамтамасыз етеді.

Резеңке диафрагманың және қысымның ұзақтығының күшін жою, жоғары беріктігі үстіндегі поршенер құрылымын пайдалану, беріктікті едәуір жақсартады.

Поршеньдік импульстік клапанның жұмыс принципі екі кезеңге бөлінеді:

Үндеу күйі: Электр контроллері сигнал берілгеннен кейін, электромагниттік ұшқыштың басы түсірілген тесікшені ашады, ал поршеньдің алдыңғы камерасындағы қысым газы поршеньді көтереді және үрлеу арнасын ашады.

Жабық күй: Сигнал жоғалғаннан кейін, түсіру тесіктері жабылып, поршеньдің артқы камерасындағы газ қысымы поршеньді қалпына келтіру үшін итеріп, арна жабық.

Техникалық стандарт

Жұмыс қысымы: 0.2 ~ 0.6mpa

Кернеудің сипаттамасы: DC24V немесе AC220V / 50hZ

Қорғау бағасы: IP65

Жұмыс орны: таза ауа

Қолданыстағы температура: бөлме температурасының түрі -25 ~ 85 ₸, жоғары температура түрі -25 ~ 230 ₸.

Өмір сүру: 1 миллион рет

Поршеньдік импульсті клапанның техникалық сипаттамасы

Еітпенсерлеуге қойылатын талаптар: бұрандалы қосылым PTFE шикізаты таспаларымен немесе жіп герметикымен толтырылуы керек, ал ауа тарату қорабының құрама беті тегіс және таза болуы керек.

Ауа көзін өңдеу: Ауа тарату терезесінің ауа кіретін құбыры сүзгі мен реттегішпен орнатылуы керек, ал төменгі жағы сығылған ауаның құрғақ және қоспаларсыз болуын қамтамасыз ету үшін су төгетін клапанмен жабдықталған.

Өңдеудің дәлдігі: Әуе пакетін орнату Өлшемді өңдеудің және бетінің кедір-бұдырының болуын қамтамасыз ету үшін 2-суретті өңдеуге сәйкес аяқталады.

Тазалауға қойылатын талаптар: қалдық қоқыстарды болдырмас үшін орнатпас бұрын, ауа сыйымы мен бұрғылауды мұқият тазарту керек.

Байланыс

Дөңгелек жұртпен орнатылған кезде, өлшемдер 3-суретте, қосылымның сәйкестігін қамтамасыз ету үшін (мысалы, ₸.г. Φ150 / φ120 саңылауы) болуы керек.

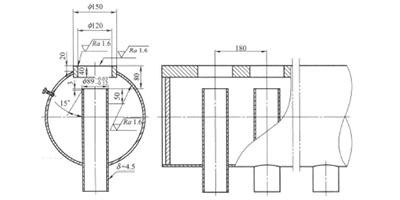

Манифолд қосылымының өңдеу диаграммасы (2-сурет) Негізгі өлшемдерді анықтайды (2-сурет). Жалпы ені, 15 ° Cmagefer, 15 ° = 4,5 мм қабырға қалыңдығы.

Сыртқы өлшемдер

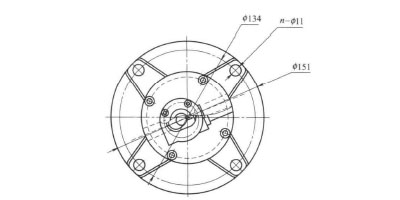

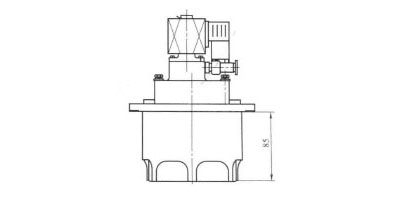

3 дюймдік поршеньдік импульстік клапанның сыртқы өлшемдері 3-суретте көрсетілген, мысалы, жалпы ұзындығы 134 мм және φ151MM монтаждық тесіктері көрсетілген.

Шағын дизайн және икемді бұршақпен орналасуымен клапан өнеркәсіптік шаңды тазарту жүйесінде жоғары тиімділікті тазартуға талпындырады. Поршень құрылымы мен электромагниттік бақылауды оңтайландыру арқылы ол жылдам әрекетке және тұрақты жұмысқа қол жеткізеді және экспорт өнімдерінің сенімділігі мен дәлдігі талаптарына сәйкес келеді.

Сурет.1 Сурет.2Сурет.3
