Optipow 135 поршенді импульстік клапан

Optipow135 поршеньді импульстік клапан: диафрагмасыз дизайн, ұзақ қызмет ету мерзімі, ықшам орнату, өнеркәсіптік шаң тазалау және сүзу жүйелері үшін өте қолайлы.

Үлгі:Optipow135

Сұрау жіберу

Өнім Сипаттамасы

Өнім сипаттамасы:

Optipow135 поршеньді импульстік клапан - бұл диафрагма түріндегі электромагниттік импульстік клапан мен поршеньдік механизм негізінде әзірленген жаңа буын енгізілген электромагниттік импульстік поршеньді клапан. Бұл импульстік ағындардың жұмысын әлдеқайда жақсырақ етеді, ол көп орын алмайды және реактивті жүйені жобалауды жеңілдетеді.

Optipow135 жұмыс камерасы дәстүрлі диафрагмалық клапандардан ерекшеленеді, себебі оның резеңке диафрагмалар мен қысым серіппелер сияқты осал бөліктері жоқ. Оның орнына ол жоғары берік материалдардан жасалған поршеньді пайдаланады, бұл электромагниттік импульстік поршеньді клапанның ұзақ қызмет етуіне мүмкіндік береді.

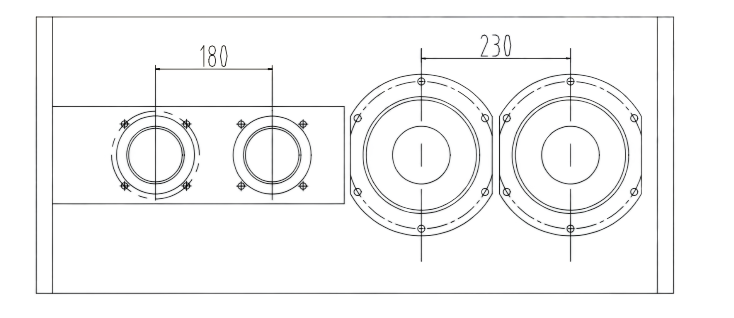

Optipow135 және бірдей спецификациядағы стандартты диафрагма түріндегі импульстік клапандардың арасындағы орнату аралығын салыстыру

1-сурет

Ескертпе: Optipow105 және Optipow135 үшін орнату аралығы 180 мм (кемінде 160 мм).

Өнім параметрі:

Техникалық сипаттама	Мәліметтер
Модель №.	OPTIPOW 135
Клапанның құрылымы	Поршеньдік құрылым
Нәр беруші	Соленоидты клапан
Қолданылуы	Шаңды тазалау
Стандартты	DIN
Қолданба	Өнеркәсіптік қолдану
үшін пайдаланылады	Шаң сүзгісі
Сауда белгісі	OPTIPOW
Техникалық сипаттама	4"
Статикалық қысымды жобалау	15 бар (1500 кПа)
Дизайн температурасы	100 °C
Жұмыс қысымы	< 6 бар
Жұмыс қысымының өзгеруі	3 бар шектеусіз нөмірлер
Жұмыс температурасы	50 °C

Орнату нұсқаулары

① Тарту және тығыздау үшін жіптерді PTFE таспасымен немесе жіпті тығыздағышпен толтырыңыз. Ауа коллекторының түйісетін беті тегіс болуы керек. Тығыздау өнімділігін қамтамасыз ету үшін түйісетін беттің тегіс, түзу және тегіс екеніне көз жеткізіңіз.

② Ауа коллекторының кіріс құбырына сүзгіні және қысым реттегішін және коллекторда судың жиналмауын және сығылған ауаның құрғақ және таза болуын қамтамасыз ету үшін ауа коллекторының төменгі жағындағы төгу клапанын орнатыңыз.

③ Ауа цистернасын орнатудың соңғы беті ауа резервуарын өңдеу схемасына сәйкес өңделуі керек. Ауа цистернасын орнату бетіне қойылатын тазалық талаптарын қатаң сақтаңыз.

④ Клапанды орнатпас бұрын, ауа багы мен үрлеу құбырының іші мен сырты таза және қоқыс бөлшектері жоқ екеніне көз жеткізіңіз.

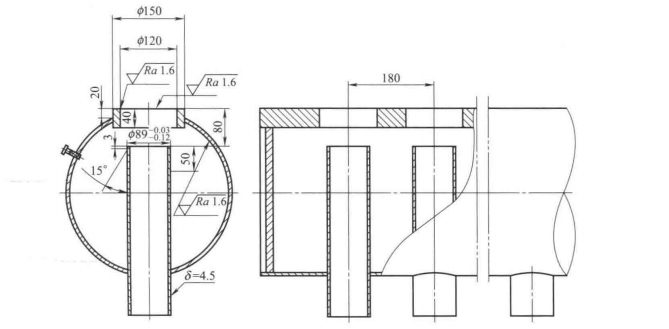

⑤ Ауа коллекторының қосылымын өңдеу схемасын 2-суреттен қараңыз.
