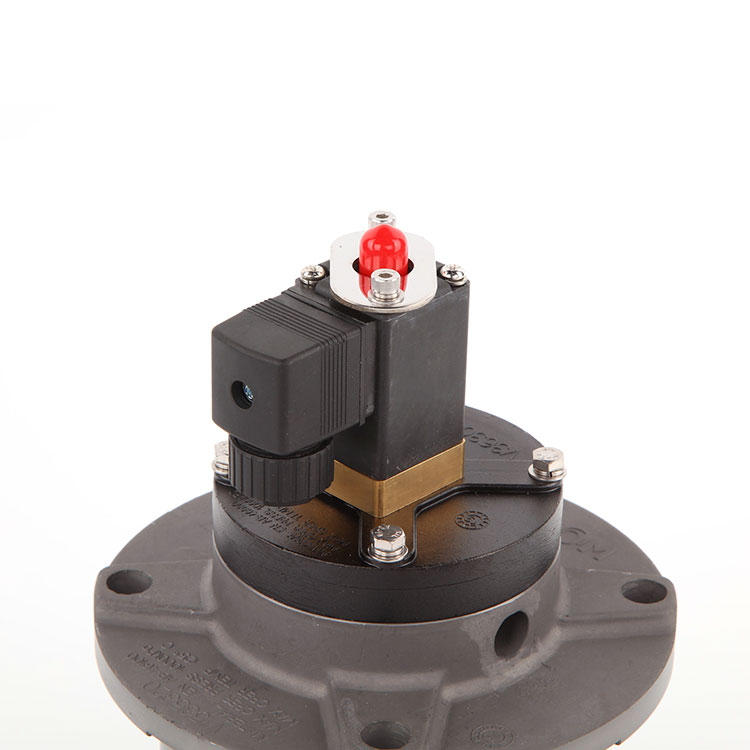

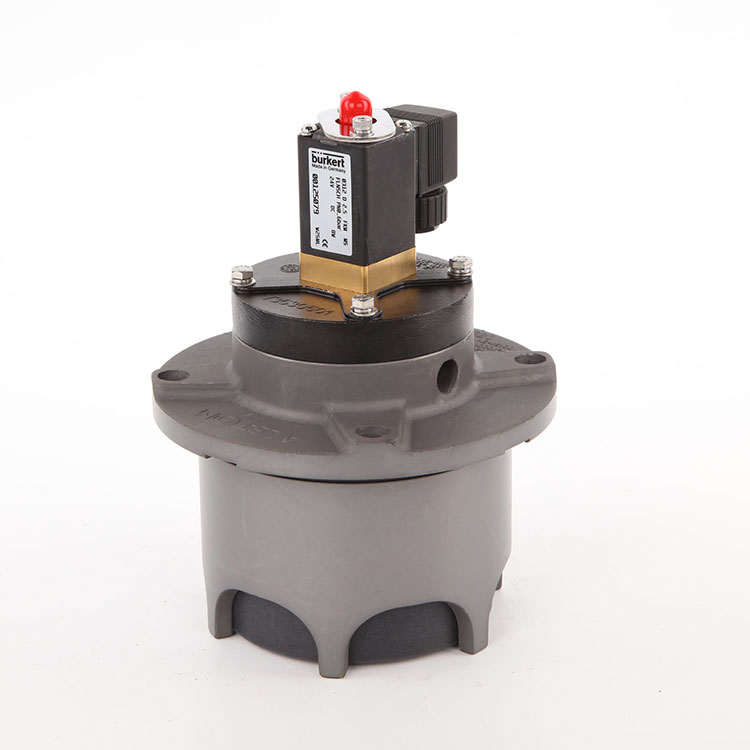

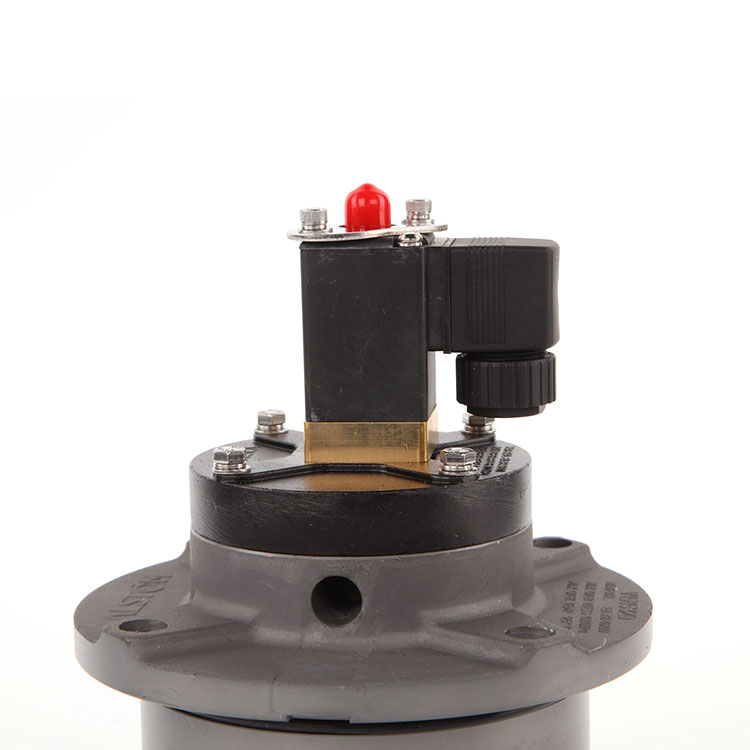

Плунжердің импульстік электромагнитті ауа клапаны
Құралдар
Плунжердің импульстік электромагнитті ауа клапаны
Плунжердің импульстік соленоидты ауа клапаны - импульстік ток арқылы сығылған ауаны шашатын шаңды кетіру клапаны. Ол үш және төрт дюймдік үлгілерде қол жетімді.
Сұрау жіберу
Өнім Сипаттамасы
Плунжердің импульстік электромагниттік ауа клапаны Starmachinechina 135 - плунжердің импульстік электромагнитті ауа клапанының бір түрі және үлкен айырмашылығы - онда серіппелер жоқ.
Негізгі мүмкіндіктер:
| НЕГІЗГІ МҮМКІНДІК | СИПАТТАМАСЫ |
| МОДЕЛЬ | V1614718-0301 |
| SIZE | 4 дюйм |
| Номиналды диаметр | DN100 |
| Шарт | 100% Жаңа |
| Бренд | SMCC |
| Сапасы | Жақсы |
| Ерекше өзгешеліктері | Төзімді, жоғары өнімділік |
| Артықшылықтары | Орнату оңай |
| Төзімділік | Ұзақ өмір сүру, бір миллион рет цикл |
| Қолданылуы | Өнеркәсіптік қап сүзгісі үшін |
| Жұмыс ортасы | Құрғақ сығылған ауаны тазалаңыз |
| Инъекция уақыты (импульстік ені) | 60-100MS |
| Импульстік интервал уақыты | ≥60S |
| Сүзгі аймағы | 120㎡ |
| Сүзгі сөмкесі үшін | 27 дана |
| Жұмыс қысымы | 0,2-0,6 МПа |
| Қорғау дәрежесі | IP65 |
| Оқшаулау дәрежесі | H |
| KV/CV мәні | 518,85/605,5 |
| Кепілдік | 24 ай |
Негізгі бөлімдермен таныстыру:
Корпус: Ол сондай-ақ клапан үйі немесе клапан корпусы деп аталады және бұл әдетте плунжер, резеңке диск және сақиналар сияқты басқа компоненттердің көпшілігін қамтитын және қорғайтын алюминий немесе құйма болат сияқты берік материалдан жасалған бүкіл плунжер импульстік соленоидты ауа клапанының негізгі бөлігі.
Плунжер: бұл жылжымалы бөлік, ол жоғары және төмен жылжи алады, әдетте шыны мата немесе керамика сияқты берік материалдардан жасалады және оның плунжер импульстік электромагниттік ауа клапанындағы рөлі газ ағынын басқару болып табылады.
Импульстік соленоид: бұл соленоидқа қуат берілген кезде поршеньді жылжытатын магниттік күшті жасау үшін қолданылатын компонент.
Серіппе: бұл көбінесе поршеньді бастапқы орнына қайтаруға көмектесетін құрамдас бөлік.
Плунжердің импульстік соленоидты ауа клапанының негізгі бөліктері:
Плунжердің импульстік электромагнитті ауа клапанының негізгі бөліктерінің материалы:
| Бөлім | Материал |
| Клапан үйі | алюминий қорытпасы ABC-12 |
| Поршень | күшейтілген нейлон 66 |
| Мембрана | буна-N резеңке |
| Резеңке диск | арнайы резеңке |
| O-сақина | флюорлы резеңке |
| Ұшқыш қақпағы | алюминий қорытпасы ABC-12 |
Өлшем эскизі және құрастыру:
Ұқсас поршеньді импульстік соленоидты ауа клапанының басқа өнімдері:
| Өнім атауы | Мақаланың нөмірі | Поз. Жоқ. |
| Starmachina 135(24В) | V1614718-0100 | ① |
| Starmachinachina 135 (100В,50 Гц) | V1614718-0301 | ① |
| Starmachinechina 135 (120В, 60Гц) | V1614718-0400 | ① |
| Starmachinechina 135 (120V 60Hz UL-CERTIFIED) | V1614718-0700 | ① |
| Starmachinechina 135 (соленоидсыз, 90° айналу) | V1614718-0800 | 一 |
| Мембрана | V4549902-0100 | ② |
| O-сақина (жын резеңке 64,5 x 3,1) | 8003-5573 | ③ |
| O-сақина (Nitril 70SH 64,5 x 3,1) | 2136-1422 жж | ③ |
| O-сақина (143 x 3,1) | 2136-1441 жж | ④ |
| Ұшқыш қақпағы | V3630501-0100 | ⑤ |
| Пластина | V3630524-0100 | ⑥ |
| Поршень | V3629022-0100 | ⑦ |
| Дөңгелек жуғыш (SS3576-5-200HV FE/ZN25) | 4903-2146 | 一 |
| Резеңке диск | V3640660-0100 | ⑧ |
| Соленоидты клапан (24 В тұрақты) | V3611471-0100 | ⑨ |
| Соленоидты клапан (100 В, 60 Гц) | V3611471-0201 | ⑨ |
| Соленоидты клапан (110 В, 50 Гц) | V3611471-0300 | ⑨ |
| Соленоидты клапан (110 В, 60 Гц) | V3611471-0200 | ⑨ |
| Соленоидты клапан (120 В, 60 Гц) | V3611471-0400 | ⑨ |
| Соленоидты клапан (120 В, 60 Гц-UL СЕРТИФИКАТТАЛҒАН) | V3640645-0200 | ⑨ |
| Соленоидты клапан (230В, 50 Гц) | V3611471-0500 | ⑨ |
| Соленоидты клапан (110 В, 60 Гц) | V3611471-0200 | ⑨ |
| Соленоидты клапан (120 В, 60 Гц) | V3611471-0400 | ⑨ |
| Соленоидты клапан (120 В, 60 Гц-UL СЕРТИФИКАТТАЛҒАН) | V3640645-0200 | ⑨ |
| Соленоидты клапан (230В, 50 Гц) | V3611471-0500 | ⑨ |
Плунжердің импульстік соленоидты ауа клапанының жұмыс істеу принципі
Плунжердің импульстік электромагнитті ауа клапанының жұмыс істеу принципі келесідей: электромагниттік клапан жабылған кезде, серіппе поршеньді SMCC сапалы плунжердің импульстік соленоидты ауа клапанының корпусының түбіне итереді, газ шығысын блоктайды. Соленоидты клапан қуатталған кезде, ол серіппе күшін жеңетін және плунжерді жоғары қарай итеретін магниттік күш тудырады, осылайша плунжердің импульстік электромагниттік ауа клапанын ашады және газдың ағуына мүмкіндік береді. Соленоидты клапан қуатсыздандырылған кезде, серіппе плунжерді қайтадан түбіне қарай итереді, ал плунжердің импульстік соленоидты ауа клапаны жабылады.
Плунжердің импульстік соленоидты ауа клапанының пакеті:
| Starmachinechina плунжерінің импульстік электромагнитті ауа клапаны 135 Саны | Картон қаптамасының өлшемі |
| 1 дана | 185мм*195мм*297мм |
| 2 дана | 380мм*195мм*297мм |
| 4 дана | 380мм*380мм*297мм |
| 6 дана | 580мм*380мм*297мм |
Бұл өнім ATEX және IECEx жарылыстан қорғалған қос сертификаттаудан өтті және көмірмен жұмыс істейтін электр станциясының күкіртсіздендіру және шаңды кетіру жүйелерінде, қалқымалы шыны өндіру желісінің қалдықтарын жылуды қалпына келтіру құрылғыларында, электролиттік алюминий цехының түтін газдарын тазарту қондырғыларында, жаңа құрғақ цемент пешінің құйрық қапшығының шаңын кетіру қондырғыларында және ұнтақты бояу цехында кеңінен қолданылды. Ол бүкіл әлем бойынша 2600-ден астам өнеркәсіптік шаңды бақылау жобаларына қызмет көрсетті.
