DMF-Z импульстік клапан

DMF-Z тік бұрышты электромагниттік импульстік клапан - арнайы сөмкедегі шаң жинағыштармен пайдалануға арналған арнайы соленоидты клапан. Ол импульстік ағынды сөмкедегі шаң жинағыштардағы импульстік ағынды тазалау жүйесі үшін сығылған ауа қосқышы ретінде қызмет етеді. Импульстік ағынды басқару құралының шығыс сигналдарымен басқарылады, ол сүзгі қалталарында қатар бойынша (немесе камера бойынша камерада) импульстік ағынды тазалауды дәйекті түрде орындайды. Бұл шаң жинағыштың кедергісін алдын ала орнатылған диапазонда ұстап, оның өңдеу сыйымдылығын және шаң жинау тиімділігін қамтамасыз ете отырып, сүзгі қаптарындағы шаңды сілкілеу мақсатына қол жеткізеді.

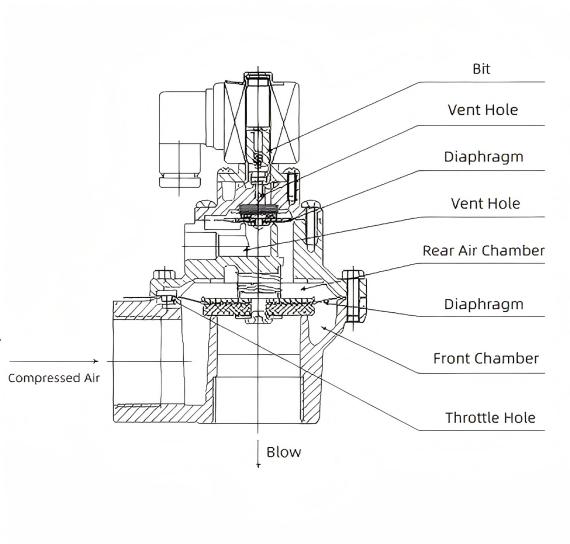

Схематикалық диаграмма

Құрылымдық ерекшеліктері

DMF-Z тік бұрышты электромагниттік импульстік клапанның клапан корпусы мен қақпағы құйылған алюминий қорытпасынан жасалған. Беттік өңдеуден кейін олар тамаша коррозияға төзімділік көрсетеді. Диафрагма мен тығыздағыш тығыздағыш жаңа процестерді қолдана отырып, вулканизацияланған және композицияланған. Электромагниттік ұшқыш басы магниттік материалдардан және тот баспайтын болаттан жасалған магнитті қорғайтын материалдардан тұрады. Серіппелер мен бекіткіштердің барлығы тот баспайтын болаттан жасалған. Ауа таратқышты (ауа камерасын) қосу құбыры және шаң жинағыш үрлеу құбыры тиісінше клапанның кірісі мен шығысына салынған. Екі ұшы қысқыш гайкаларды қатайту арқылы тығыздалады. Клапандар үш спецификацияда қол жетімді - 20, 25 және 40S - әртүрлі ауаны өңдеу (тазарту) қуаттары бар импульстік ағынды қапшық шаң жинағыштарында таңдау үшін. Клапанның корпусы мен қақпағы коррозияға төзімділікті арттыратын мөлдір лак жабыны бар жоғары тығыздық үшін құйылған. Диафрагма тығыздағышында тамаша қаттылық пен ағып кетпейтін өнімділік үшін металл-резеңке композит қолданылады. Электромагниттік ұшқыш басы жауапты және сенімді жұмысымен күшті магнитті тартуды қамтамасыз етеді. Клапан номиналды кернеудің 85% сенімді түрде ашылатын жоғары ашу өнімділігін көрсетеді. Ол сондай-ақ 0,15 МПа ауа қысымында сенімді түрде нығыздайтын тамаша жабу өнімділігін көрсетеді.

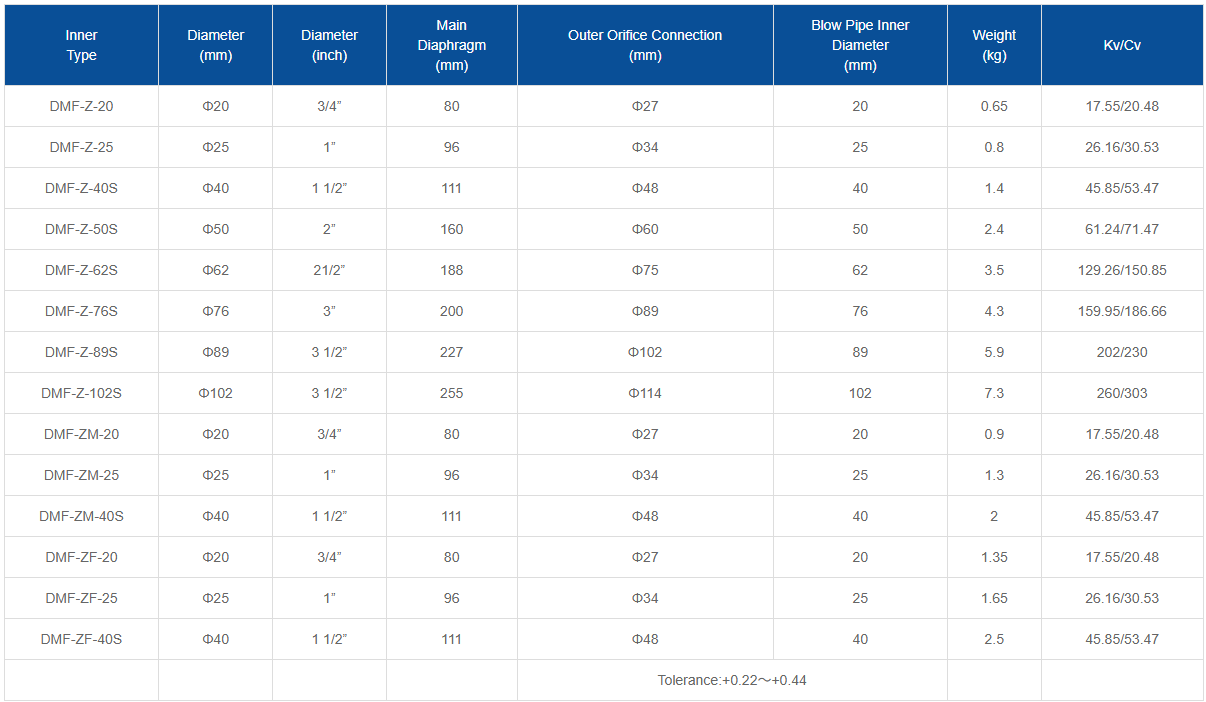

Параметрлер

Жұмыс принципі

Диафрагма электромагниттік импульстік клапанды алдыңғы және артқы камераларға бөледі. Сығылған ауа дроссель тесігі арқылы артқы камераға жіберілгенде, артқы камераның қысымы электромагниттік импульстік клапанды «жабық» күйге қоя отырып, диафрагманы клапанның шығысын жабуға мәжбүр етеді. Импульстік ағынды реттегіштен электр сигналы тоқтаған кезде электромагниттік клапан арматурасы қалпына келтіріледі. Артқы камераның желдеткіші жабылады, ал артқы камерадағы қысымның жоғарылауы диафрагманы клапанның шығысын жабуға мәжбүр етеді, соленоидты клапанды «жабық» күйге қайтарады. Электромагниттік импульстік клапан электр сигналдары арқылы клапан корпусының рельефтік портының ашылуы мен жабылуын басқарады. Клапандарды босату кезінде артқы камерадағы қысымды газ желдетіледі, ал алдыңғы камерадағы қысымды газ диафрагманың вакуумдық порты арқылы дроссельде, импульстік үрлеуді бастау үшін диафрагманы көтереді. Клапанның корпусы түсіруді тоқтатқанда, қысымды газ демпферлік тесік арқылы артқы камераны жылдам толтырады. Клапанның корпусына қарсы диафрагманың екі жағындағы күш түсіретін аймақтардың айырмашылығына байланысты артқы камерадағы газ күші басым болады. Бұл клапанның шығару портының үстіндегі диафрагманы сенімді түрде жауып, импульстік клапанның разрядын тоқтатады.

Қолдану аймақтары

Шаңды кетіретін жабдықтар секторы

Сөмкелік шаң жинағыштар: импульстік ағынды тазалау жүйесінің негізгі құрамдас бөлігі ретінде бұл қондырғылар шаң жинағыштың кедергісін алдын ала белгіленген шектерде сақтай отырып, сүзгі қалталарына сығылған ауаны дәйекті түрде үрлеу үшін импульстік ағынды контроллерлермен басқарылады. Бұл тұрақты өңдеу қуаты мен шаң жинау тиімділігін қамтамасыз етеді, бұл оларды тау-кен, құрылыс материалдары, металлургия және химия өнеркәсібінде шаңды бақылау үшін кеңінен қолдануға мүмкіндік береді.

Ауа қорапшасының импульстік шаң жинағыштары: белгілі бір тік бұрышты DMF-Z импульстік клапандар шаңды тиімді кетіруге қол жеткізу үшін ауа қорабы құрылымымен тандемде жұмыс істейтін ауа қорапшасының импульстік шаң жинағыштарының импульстік ағынды жүйелеріне біріктірілуі мүмкін.

Ауаны тазарту алаңы

Өнеркәсіптік ауа тазарту жабдығы: ауа ағынын басқару, сүзгі беттеріндегі шаңды кетіру, тазарту тиімділігін арттыру және сүзгінің қызмет ету мерзімін ұзарту үшін қолданылады. Электроника, фармацевтика және тамақ өңдеу сияқты ауа тазалығының қатаң талаптары бар салалар үшін қолайлы.

Коммерциялық ауаны тазарту жүйелері: Сауда орталықтары, қонақ үйлер, кеңсе ғимараттары және ұқсас орындарға арналған ауаны тазарту жабдығында DMF-Z импульстік клапандар ауаны тиімді сүзуге және тазартуға көмектеседі.

Химия өнеркәсібі

Газды бөлу және тазарту: бөлу процесінде тұрақтылық пен тиімділікті қамтамасыз ететін газ ағыны мен қысымын дәл бақылау үшін химиялық өндіріс кезінде газды бөлу қондырғыларында қолданылады.

Реактор газын басқару: химиялық реакторларда ол реакция сапасы мен қауіпсіздігін арттыра отырып, тұрақты реакция жағдайларын сақтау үшін газдың кіріс/шығыс және қысымын реттейді.

Энергетика секторы

Жылу электр станциялары: жану процестерін оңтайландыру, энергия тиімділігін арттыру және ластаушы заттардың шығарындыларын азайту үшін жану газдары мен бу ағынын бақылайды.

Газды тазарту жүйелері: газ сапасын қамтамасыз ету және қоршаған ортаның ластануын азайту үшін газды тазарту кезінде шаң мен бөлшектерді кетіруді басқарады.

Шаңды қалпына келтіру жүйелері

Шаңды тиімді қалпына келтіру және қайта пайдалану үшін газ ағынын, қысымды және температураны реттеу үшін, пайдаланылған газдардың ластануын азайту үшін қолданылады. Цемент, керамика, шыны және ілеспе салаларда шаңды қалпына келтіру кезеңдерінде қолданылады.

Сұйықтықты басқару жүйелері

Өнеркәсіптік өндірісте сұйықтықтың түсуі мен ағуын дәл реттеу үшін электромагниттік күшті қолданыңыз. Химиялық, фармацевтика, тамақ өңдеу және ұқсас салалар үшін сұйықтықты тасымалдау және өлшеу жүйелерінде қолданылады.
