DMF-Z-20 Импульстік клапан

DMF-Z-20 Оң бұрышты электромагниттік импульстік клапан Электромагниттік импульстік клапан (сонымен қатар диафрагмалық клапан ретінде белгілі) импульстік ағынды сөмкедегі шаң жинағыштардағы импульстік ағынды тазалау жүйесі үшін қысылған ауа «қосқышы» ретінде қызмет етеді. Импульстік ағынды басқару құралының сигналдарымен басқарылатын ол өңдеу сыйымдылығы мен шаң жинау тиімділігін қамтамасыз ету үшін шаң жинағыштың кедергісін алдын ала белгіленген ауқымда сақтай отырып, сүзгі қалталарында жолдар (немесе бөліктер) бойынша импульстік ағынды тазалауды дәйекті түрде орындайды.

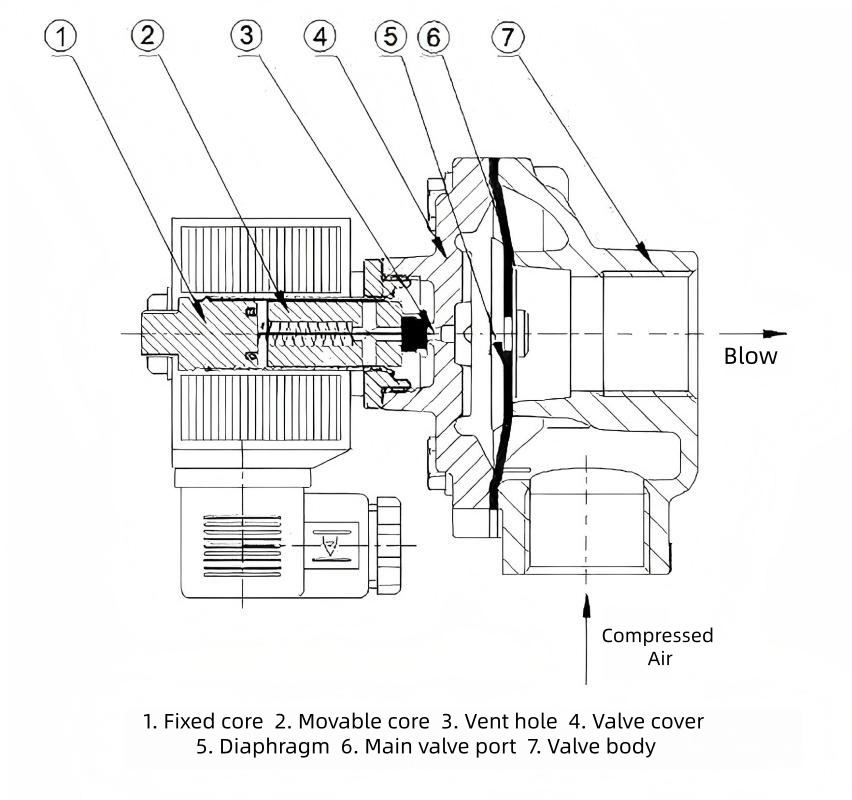

Схемалық диаграмма:

Құрылымдық ерекшеліктері:

DMF-Z-20 - тік бұрышты электрлік импульстік соленоидты клапан. Оның құрылымдық ерекшеліктері келесідей:

Оң бұрышты дизайн: Кіріс және шығыс 90° бұрышты құрайды, бұл тегіс ауа ағынын және ауа цистерналары мен шаң жинағыш үрлеу құбырларының арасында орнатуға жарамдылығын қамтамасыз етеді.

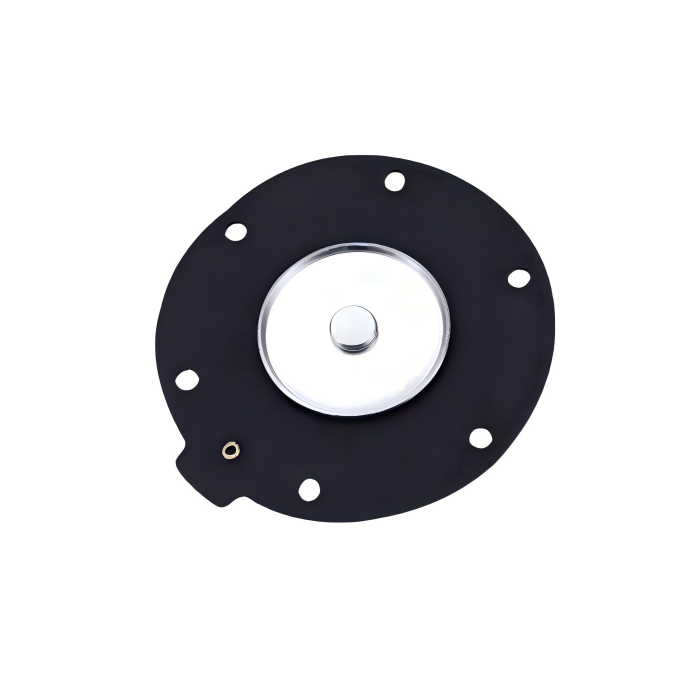

Негізгі құрамдас бөліктер: электромагниттік бас, диафрагма, клапан корпусы және серіппе кіреді. Клапанның корпусы легирленген алюминийден жасалған, ал диафрагмада әдетте тозуға төзімділік пен жоғары тығыздағыш өнімділігі бар нитрилді резеңке матамен күшейтілген құрылым бар.

Қосылу әдісі: номиналды диаметрі 20 мм болатын G3/4 дюймдік қосылым жіпімен ерекшеленеді.

Диафрагманы іске қосу: пневматикалық қысым дифференциалы арқылы басқарылады. Қуат берілген кезде соленоид басы артқы камераның қысымын шығару үшін рельефті портты ашады, бұл алдыңғы камераның газын кері соғу үшін диафрагманы көтеруге мүмкіндік береді. Қуатты өшіргеннен кейін серіппе саңылауды жабу үшін қалпына келтіріліп, герметикалық күйді қалпына келтіреді.

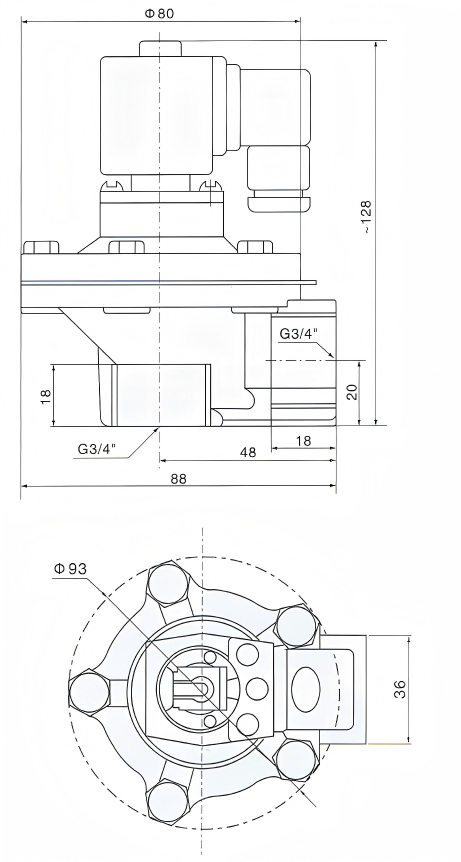

DMF-Z-20 жалпы өлшемдері:

Техникалық сипаттамалары:

Жұмыс принципі:

DMF-Z-20 Оң бұрышты электромагниттік импульстік клапан Диафрагма электромагниттік импульстік клапанды алдыңғы және артқы ауа камераларына бөледі. Сығылған ауа берілгенде, ол дроссель тесігі арқылы артқы камераға түседі. Осы кезде артқы камераның қысымы диафрагма жинағын клапанның шығысын жабуға мәжбүрлейді, электромагниттік импульстік клапанды «жабық» күйге қояды.

Импульстік ағынды басқару құралының электрлік сигналы клапан арматурасының тартылуына әкеледі. Бұл артқы камерадағы сору портын ашады, оны тез түсіреді. Диафрагма жинағы артқа қарай жылжиды, бұл сығылған ауаның клапанның шығысы арқылы ағуына мүмкіндік береді. Клапан «ашық» күйге өтеді.

Импульстік ағынды реттегіштен электр сигналы тоқтаған кезде, электромагниттік импульстік клапанның якорьі қалпына келтіріледі. Артқы камераның шығару порты жабылады, ал артқы камерадағы қысым артады, бұл диафрагма жинағын клапанның шығуына тығыз жабуға мәжбүр етеді. Электромагниттік импульстік клапан «жабық» күйге оралады.

Қолдану аймақтары:

DMF-Z-20 өзегі сүзгі қалталарымен, сүзгі картридждерімен, керамикалық түтіктермен және басқа сүзу элементтерімен үйлесімді импульстік ағынды сөмке шаң жинағышты тазалау жүйелеріне арналған. Ол кері соққы жүйесі үшін сығылған ауаның «қосқышы» ретінде қызмет етеді. Оның қолданылуы шаңы жоғары өнеркәсіптік қондырғыларда шоғырланған:

Қоршаған ортаның шаңын бақылау:Түрлі қапшық/картридж шаң жинағыштарымен үйлесімді импульстік ағынды тазалау жүйелері.

Өнеркәсіптік өндіріс:Құрылыс материалдары (цемент/әк), металлургия (болат/балқыту), тау-кен өнеркәсібі, химия, фармацевтика, жем өңдеу, ағаш өңдеу, қағаз жасау және т.б.

Басқа қолданбалар:Пневматикалық тасымалдау жүйелерінде және импульстік ағынды тазалауды қажет ететін жабдықта/жұмыс жағдайларында көмекші үрлеу.
