Alstom Optipow 135 импульстік клапанды қашан ауыстыру керек және қадамдық ауыстыру нұсқаулығы

Alstom Optipow 135 импульстік клапан өнеркәсіптік шаң жинау жүйелерінде кеңінен қолданылатын жоғары өнімді тазалау клапаны болып табылады. Ол ауыр өнеркәсіп салаларына қызмет көрсетеді, соның ішінде электр станциялары, цемент зауыттары, болат диірмендері және тау-кен өндірісі. Күшті сығылған ауа импульстерін беру арқылы клапан сүзгі қалталарынан шаң тортын кетіреді және сөмкедегі шаң жинағыштардың тұрақты тиімділігін сақтайды.

Ұзақ мерзімді үздіксіз жұмыс істегеннен кейін, қатал жұмыс ортасы және нашар сығылған ауа сапасы импульстік клапандарды бірте-бірте тоздырып, істен шығуды тудырады. Optipow 135 импульстік клапанын уақтылы ауыстыру тазалау өнімділігін қалпына келтіреді және шаң жинағыштың сенімді жұмысына кепілдік береді. Бұл мақала негізгі білімді қамтиды: Optipow 135 жұмыс принципі, ауыстырудың жалпы себептері, әдеттегі ақаулық ескертулері және стандартты ауыстыру процедуралары.

1. Alstom Optipow 135 импульстік клапан дегеніміз не?

Optipow 135 - өнеркәсіптік шаңды кетіруге арналған жабдық үшін арнайы жасалған диафрагмалық импульстік реактивті клапан. Ол шаң жинағыштар ішіндегі сүзгі қалталары мен сүзгі картридждерін тазалау үшін жоғары жылдамдықтағы ауа импульстерін жасайды.

Тазалаудың жұмыс циклі:

1. Соленоидты басқарушы клапан шаң жинағыш реттегішінен электр сигналдарын қабылдайды

2. Пилоттық клапан диафрагманың жоғарғы жағындағы қысымды ашады және босатады

3. Қысым айырмашылығы диафрагманы жылдам ашуға итермелейді

4. Клапан шығысынан күшті сығылған ауа импульстік разрядтары

5. Жарылыс импульсі жиналған шаңды сүзгі қалталарынан шығарады

Жылдам жауап беру және үлкен ауа ағынының сыйымдылығымен Optipow 135 шаңды сүзу үшін қажет қолданбаларға сәйкес келеді.

2. Optipow 135 импульстік клапанын ауыстырудың негізгі себептері

Импульстік клапан қызмет ету мерзімі ішінде миллиондаған рет іске қосылады. Ішкі компоненттер уақыт өте келе қартаяды және тазалау тиімділігін әлсіретеді. Төменде ауыстырудың жиі кездесетін себептері келтірілген:

2.1 Тозған немесе зақымдалған диафрагма

Диафрагма клапанның ішіндегі негізгі қозғалатын құрамдас болып табылады. Қысымның қайталанатын ауытқуы оңай жарықтарға, деформацияға, серпімділіктің жоғалуына және ауаның ағып кетуіне әкеледі. Ақаулы диафрагма тиімді тазалау импульстарын шығара алмайды.

2.2 Ауаның үздіксіз ағуы

Бұзылған импульстік клапан қысылған ауаның тұрақты жоғалуын тудырады. Салдарынан ауа шығынының жоғарылауы, пайдалану шығындарының артуы, тазалау әсерінің әлсіреуі және ауа коллекторының ішіндегі қысымның төмендеуі жатады. Клапанды ауыстыру бос қысылған ауаны айтарлықтай азайтады.

2.3 Шаңды тазалаудың нашар өнімділігі

Импульстік клапан толық ашылмаса, тазалау импульсі әлсіз болады. Бұл сүзгілер арасындағы қысым айырмашылығының жоғарылауына, ауа ағынының төмендеуіне, желдеткіштің қуатты тұтынуына және сүзгі қаптарының қызмет ету мерзімінің қысқаруына әкеледі. Жаңа ауыстырылатын Optipow 135 клапаны стандартты импульс күшін қалпына келтіреді.

2.4 Электромагниттік катушка немесе пилоттық жинақтың дұрыс жұмыс істемеуі

Электр компоненттері катушкалардың күйіп кетуіне, ылғалдың зақымдалуына, тізбек ақауларына және ескі бөлшектерге байланысты істен шығуы мүмкін. Көптеген сценарийлерде барлық импульстік клапан жинағын ауыстыру жеке қосалқы бөлшектерді жөндеуге қарағанда тиімдірек.

3. Optipow 135 ауыстыруды қажет ететін ескерту белгілері

Техникалық қызмет көрсету топтары келесі жағдайларды байқаған кезде ауыстыруды ұйымдастыруы керек:

· Клапаннан тұрақты ауаның ағуы

· Сығылған ауаның нормадан тыс жоғары шығыны

· Әлсіз немесе жоқ тазалау импульстары

· Шаң жинағыштың қысым айырмашылығының өсуі

· Шамадан тыс шығарындылар

· Сүзгі қалтасының жиі бітелуі

· Клапанның жұмысы кезінде қалыптан тыс шу

Тұрақты тексерулер ақауларды бүкіл шаң жинау жүйесін бұзбай тұрып ерте анықтауға көмектеседі.

4. Optipow 135 импульстік клапанын ауыстырудың қадамдық процедурасы

1-қадам: Жүйені өшіру және қауіпсіздікті дайындау

Кез келген бөлшектеу алдында:

· Импульсті тазалауды басқару жүйесін тоқтатыңыз

· Сығылған ауа беруді оқшаулаңыз

· Ауа коллекторының ішіндегі қалдық қысымды толығымен босатыңыз

· Электромагниттік клапандардың қуат көзін өшіріңіз Қысымдағы пневматикалық жабдықпен жұмыс істегенде әрқашан қауіпсіздік хаттамаларын орындаңыз.

2-қадам: Ескі импульстік клапанды алыңыз

1. Соленоидты катушканың электр сымдарын ажыратыңыз

2. Клапанның бекіткіштерін ажыратыңыз

3. Импульстік клапанды сығылған ауаның үстіңгі бөлігінен ажыратыңыз

4. Ескі клапанды абайлап шығарыңыз

5. Орнату бетінде коррозия, кір немесе зақымдалған арматура бар-жоғын тексеріңіз

3-қадам: Жаңа Optipow 135 ауыстыру клапанын орнатыңыз

1. Дұрыс клапан үлгісін, өлшемін және қосылым стандартын растаңыз

2. Дұрыс ауа ағынының бағытын тексеріңіз

3. Бұрандалы қосылыстарға тиісті тығыздағыш материалды жағыңыз

4. Арматураларды ұсынылған момент мәндеріне сәйкес қатайтыңыз

5. Электромагниттің толық дұрыс сымы Дұрыс орнатылмау ағып кетуге және тазалау қуатының жеткіліксіздігіне әкеледі.

4-қадам: Орнатқаннан кейін жаңа клапанды іске қосыңыз және тексеріңіз

1. Қысылған ауа беруді қалпына келтіріңіз

2. Барлық қосылым нүктелерінде ауаның шығуын тексеріңіз

3. Қолмен импульсті тексеру циклдерін іске қосыңыз

4. Тұрақты және күшті реактивті импульстарды растаңыз

5. Шаң жинағыштың қысым айырмашылығы деректерін бақылаңыз

Дұрыс орнатылған ауыстыру клапандары сөмкені тазалаудың тұрақты және сенімді жұмысын қамтамасыз етеді.

Жабу

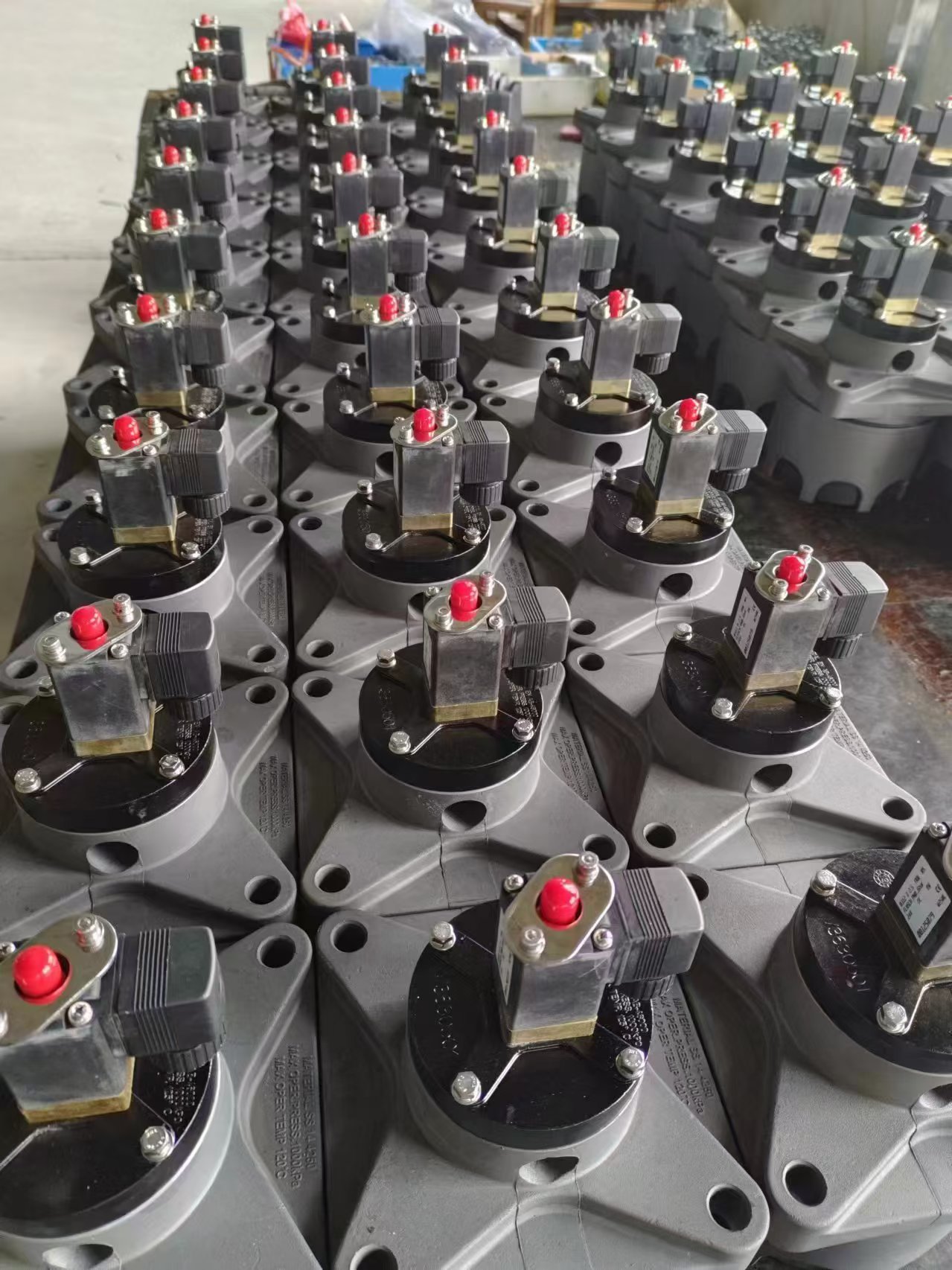

Optipow 135 импульстік клапандары ауыр жүк сөмкелерінің жүрегі болып табылады. Ақаулық сигналдарын тану және стандартталған ауыстыруды жүзеге асыру жоспарланбаған тоқтау уақытын болдырмайды, энергия шығынын азайтады және сүзгі қапшығының қызмет ету мерзімін ұзартады. Біз шаң тазарту салаларындағы жаһандық тұтынушылар үшін толығымен ауыстырылатын Optipow 135 импульстік клапандарын және диафрагмалар, пилоттық жинақтар және катушкалар сияқты тиісті қосалқы бөлшектерді жеткіземіз.
