Тік бұрышты, су астындағы және тікелей импульстік клапандардың айырмашылығы неде? Талаптар негізінде қалай таңдауға болады?

Импульстік ағынды тазалау жүйелеріндегі негізгі қозғаушы құрамдас бөліктер ретінде электромагниттік импульстік клапан импульстік ағынды қапшық шаң жинағыштары үшін сығылған ауаның «қосқышы» ретінде қызмет етеді. Оның өнімділігі коллектордың өңдеу қабілетіне және шаңды ұстау тиімділігіне тікелей әсер етеді. Өнеркәсіп пайдаланушыларына импульстік клапанның үш негізгі түрлерінің (тік бұрышты, су астындағы және тікелей) арасындағы техникалық айырмашылықтарды дәл түсінуге және таңдау жоспарларын ғылыми тұжырымдауға көмектесу үшін бұл мақала салалық техникалық сипаттамаларға және өнім сипаттамаларына негізделген осы клапандардың құрылымын, принциптерін және қолданылатын сценарийлерін жүйелі түрде сипаттайды. Ол шаңды кетіруге арналған инженерлік дизайнға және жабдықты пайдалану мен жөндеуге анықтама береді.

I. Үш импульстік клапан түрінің негізгі анықтамалары мен құрылымдық ерекшеліктері

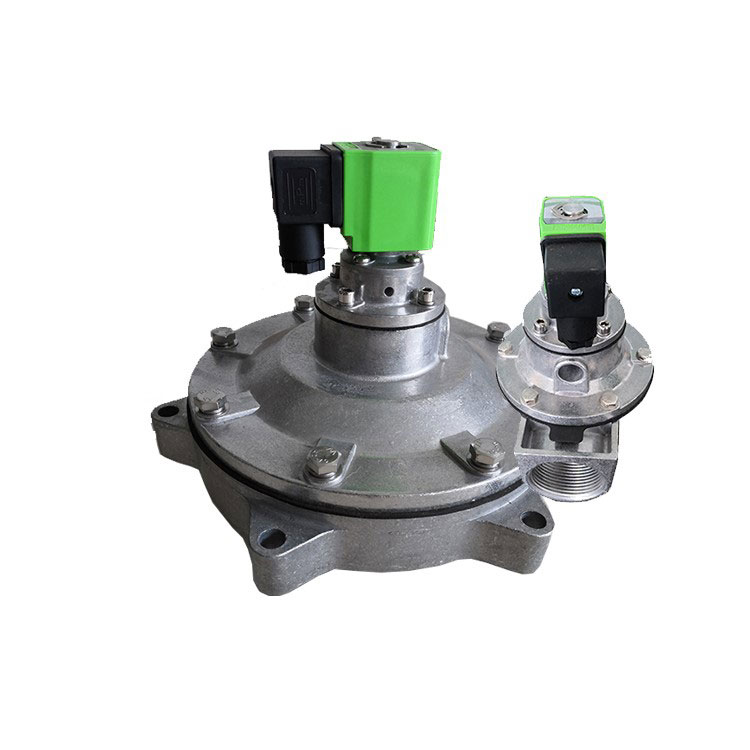

Оң бұрышты электромагниттік импульстік клапан

Оның сипаттамасы тік бұрышты клапанның ауа кіретін және шығатын құбырлары 90 ° бұрышта орналасқан. Клапанның корпусы мен қақпағы алюминий қорытпасының материалы арқылы құйылған. Беттік өңдеуден кейін олар тамаша коррозияға төзімділік көрсетеді. Диафрагма мен тығыздағыш тығыздағыш вулканизацияланған композициялық процесті қолдану арқылы шығарылады. Электромагниттік ұшқыш басына арналған шикізат жоғары тиімді магниттік материалдардан және тот баспайтын болаттан жасалған магнитті қорғайтын материалдардан тұрады. Серіппелер мен бекіткіштер сияқты маңызды компоненттер баспайтын болаттан жасалған. Қосылу әдісі: Ауа таратқышы (ауа резервуары) құбыры және шаң жинағыштың үрлеу құбыры сәйкесінше клапанның кіріс және шығыс тесігіне кіргізіліп, екі жағынан қысқыш гайкалармен тығыздалған.

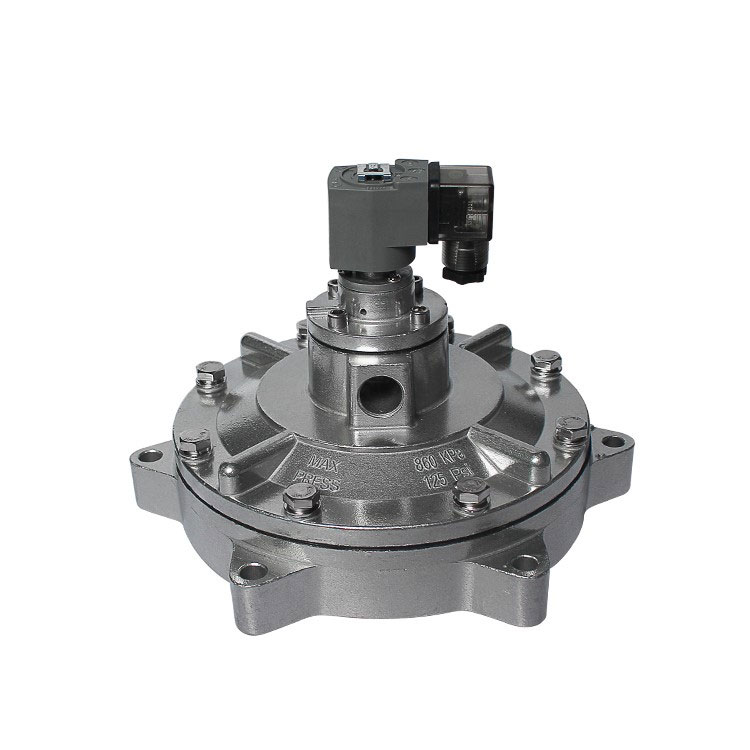

Суға батқан электромагниттік импульстік клапан

Электромагниттік ұшқыш басынан, диафрагма жинағынан (диафрагма, қысым серіппесі, тығыздағыш) және клапан корпусынан тұрады. Ауа резервуарының ішінде су астында орнатылған, ол резервуарға фланец арқылы қосылады. Шығару порты резервуардың ішіндегі клапан корпусының ішінде орталықта орналасқан, жұмыс істеу үшін үрлеу камерасына кіру үшін қабырғаға енетін құрылғы сияқты компоненттер арқылы созылады. Бұл клапан түрі газ ағынының кедергісін тиімді төмендететін, тіпті төмен қысымды жағдайларда да тұрақты жұмысты қамтамасыз ететін оңтайландырылған ағын арнасының дизайнымен ерекшеленеді. Бұл дизайн қуат тұтынуды азайтады және диафрагманың қызмет ету мерзімін ұзартады.

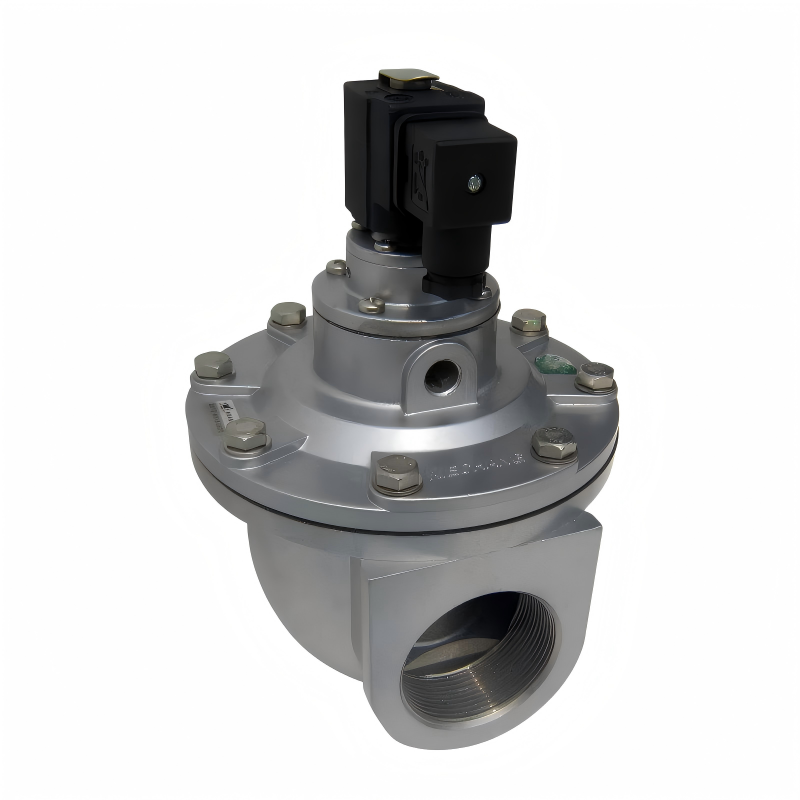

Тікелей өтетін электромагниттік импульстік клапан

Ауа кірісі мен шығысының орталық сызықтары бұрыштық ауытқусыз түзу сызықта тураланған, газ ағынының бағыты клапан корпусының бетінде анық белгіленген. Орнату бір ұшын ауа резервуарынан шығатын ауа құбырына, ал екінші ұшын үрлеу камерасының ауа құбырына қосуды қамтиды. Оның қарапайым құрылымы орнатуды жеңілдетеді, бұл оны ауа резервуарының импульстік шаң жинағыштарында ортақ құрамдас етеді.

II. Жалпы және ерекше жұмыс принциптерінің салыстырмалы талдауы

Тік бұрышты импульстік клапандардың жұмыс принципі

Клапан ішіндегі диафрагма оны алдыңғы және артқы ауа камераларына бөледі. Сығылған ауа жеткізілген кезде ол дроссель порты арқылы артқы камераға кіреді. Артқы камерадағы қысым клапанды «жабық» күйге қоя отырып, диафрагманы шығыс портын тығыздауға мәжбүр етеді.

Импульстік ағынды басқару құралының электрлік сигналы электромагниттік импульстік клапанның арматурасын жылжытып, артқы камераның желдеткіш тесігін ашады. Артқы камераның қысымы тез төмендейді, бұл диафрагманы кері тартады. Содан кейін қысылған ауа клапанның шығысы арқылы ағып, импульстік клапанды «ашық» күйге қояды. Сығылған ауаның лезде шығуы ағынды ағынды тудырады.

Импульстік реттегіштен электр сигналы тоқтаған кезде клапан арматурасы қалпына келтіріледі. Артқы камераның желдеткіші жабылып, артқы камерадағы қысым көтеріліп, диафрагманы клапан шығысына кері қайтарады. Импульстік клапан «жабық» күйге оралады.

Суға батырылған импульстік клапанның жұмыс принципі

Импульстік клапан алдыңғы және артқы камераларға бөлінеді. Сығылған ауа берілгенде, ол дроссель тесігі арқылы артқы камераға түседі. Артқы камерадағы қысым импульстік клапанды «жабық» күйде сақтай отырып, диафрагманы клапанның шығысын жабуға мәжбүр етеді.

Импульстік реттегіштің электр сигналы клапан арматурасын жылжытқанда, артқы камераның желдеткіші ашылады. Артқы камерадағы қысымның жылдам жоғалуы диафрагманың қозғалуына әкеліп соғады, бұл сығылған ауаның клапан шығысы арқылы шығуына мүмкіндік береді. Импульстік клапан «ашық» күйге еніп, сығылған ауаның ағынын бір сәтке шығарады.

Импульстік реттегіштен келетін электр сигналы тоқтаған кезде клапан арматурасы қалпына келтіріледі, артқы камераның желдеткіші жабылады және артқы камерадағы қысым көтеріледі, бұл диафрагманы клапанның шығысын жабуға мәжбүр етеді. Импульстік клапан «жабық» күйге оралады.

Тікелей импульстік клапанның жұмыс принципі

1. Қуатты өшіруді жабу: қысылған ауа дроссель тесігі арқылы артқы камераға кіреді. Артқы камераның қысымы > алдыңғы камераның қысымы, клапанның негізгі шығысын жабу үшін диафрагманы итеру, клапанды жабу.

2. Қосылған ашу: импульстік контроллер сигнал жібереді, электромагниттік күш арматураны көтеріп, желдеткіш саңылауды ашады. Артқы камера алдыңғы және артқы камералар арасында қысым дифференциалын жасай отырып, қысымды тез төмендетеді. Диафрагма артқа қарай жылжиды, негізгі клапан портын ашады және сығылған ауа үрленеді.

3. Қуатты өшіру қалпына келтіру: электр сигналы тоқтаған кезде, арматура серіппесі желдеткіш саңылауды жауып, қайта оралады. Артқы камерадағы қысым дроссель тесігі арқылы қалпына келтіріледі, бұл диафрагманың бастапқы күйіне оралып, негізгі клапан портын қалпына келтіруге және жабуға әкеледі.

III. Негізгі техникалық параметрлер және таңдау критерийлері

Негізгі техникалық параметрді стандарттау: Тұрмыстық тік бұрышты және тікелей импульстік клапандар 0,4-0,6 МПа қысым диапазонында жұмыс істейді. Импортталған аналогтар түріне қарамастан 0,4-0,6МПа біркелкі жұмыс істейді. Екі санатта да қысымға төзімділік немесе қолдану қысымы көрсеткіштері бойынша түбегейлі айырмашылықтар жоқ.

Ғылыми таңдаудың үш негізгі қағидасы

1.Жұмыс қысымының үйлесімділік принципі: Төмен қысымды сценарийлер үшін (ауа көзінің қысымын төмендетуді қажет ететін) су астында қалған электромагниттік импульстік клапандарға басымдық беріңіз. Стандартты қысым жағдайлары үшін (0,4-0,6 МПа) орнату шектеулеріне негізделген тік бұрышты немесе тік бұрышты түрлерді икемді түрде таңдаңыз.

2. Орнату кеңістігінің сәйкестік принципі: Ауа ыдысы мен үрлеу құбыры тігінен тураланған кезде, тік бұрышты электромагниттік импульстік клапандарды пайдаланыңыз. Сызықтық орналасулар үшін тікелей электромагниттік импульстік клапандарды пайдаланыңыз. Ауа резервуарының ішіне ішкі орнату қажет болғанда, суға батқан электромагниттік импульстік клапандарға артықшылық беріледі.

3. Жабдық түрінің сәйкестік принципі: Ауа қорапшасының импульстік шаң жинағыштары ең алдымен тікелей электромагниттік импульстік клапандарды пайдалануы керек. Импульстік қапшық шаң жинағыштары орнату бұрышына қарай тік бұрышты электромагниттік импульстік клапандарды таңдай алады. Төмен қысымды жағдайларда жұмыс істейтін үлкен шаң жинау жүйелері үшін су астындағы электромагниттік импульстік клапандар ұсынылады.

IV. Өнеркәсіптік қолданба мәтінмәні және болжам

Электромагниттік импульстік клапан шаң жинау қолданбаларында кеңінен қолданылады және оның жұмыс тұрақтылығы қоршаған ортаны тазарту тиімділігіне және өнеркәсіптік өндірістің үздіксіздігіне тікелей әсер етеді. Қоршаған ортаны қорғау стандарттары жақсарған сайын, энергияны үнемдейтін және ұзақ қызмет ететін импульстік клапандарға сұраныс арта береді. Импульстік клапанның үш негізгі түріне арналған техникалық салыстырулар мен таңдау нұсқауларының бұл шығарылымы сала пайдаланушыларына таңдау қателерінен аулақ болуға, шаң жинау жүйесінің тиімділігін арттыруға және пайдалану шығындарын азайтуға көмектесуге бағытталған. Болашақта технологиялық жетістіктер қысымды дәлірек басқаруға, ұзартылған қызмет мерзіміне және әртүрлі жұмыс жағдайларына кеңірек бейімделуге назар аударады, бұл өнеркәсіптік жасыл түрлендіруге негізгі құрамдас қолдау көрсетеді.
